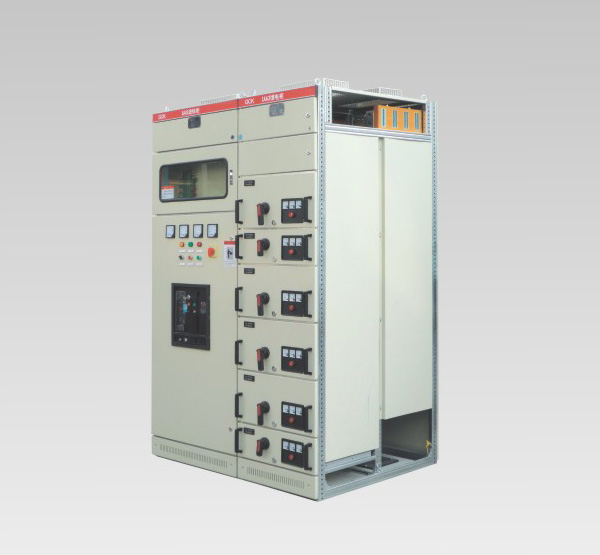

GCK低壓抽出式開關柜用途：

GCK低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。

GCK低壓抽出式開關柜特點：

本系列產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性好，結構先進合理，電氣方案切合實際，系列性。通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

本產品符合IEC 349 NEMA CIS—2322標準、也符合GB 2751．2005《低壓成套開關設備》國家標準和ZBK 63001《低壓抽出式成套開關設備》專業標準。

GCK低壓抽出式開關柜使用環境條件：

?海拔不超過2000m。

?周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+350℃，周圍空氣溫度不低于-50℃。

?大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50％，在溫度較低時允許有較高的相對濕度，列如：+20℃時為90％。

?沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。

?與垂直面傾斜不超過5°。

?本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。

?如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

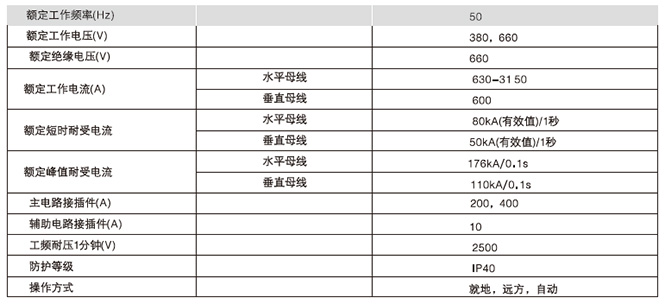

開關柜的主要技術參數：

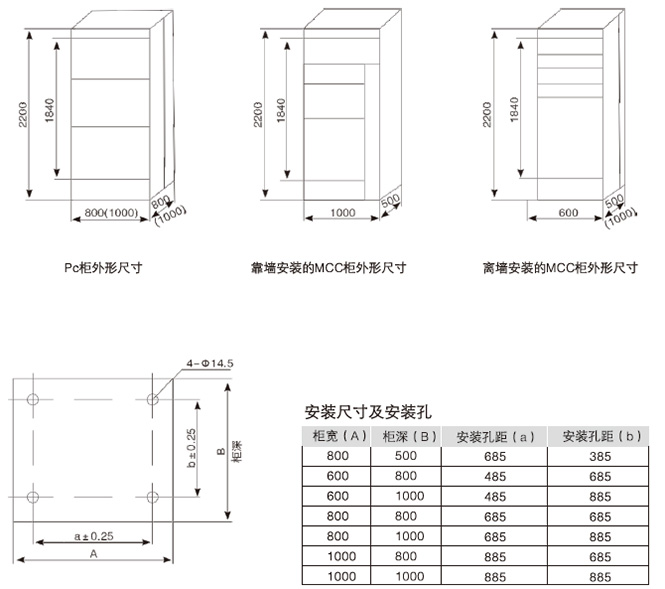

GCK低壓抽出式開關柜外形尺寸安裝尺寸：

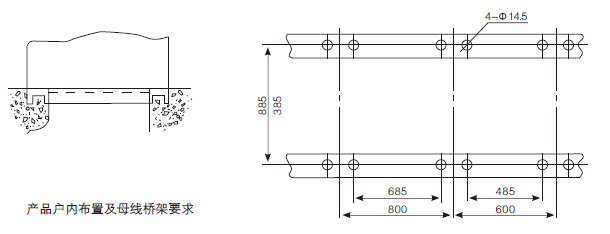

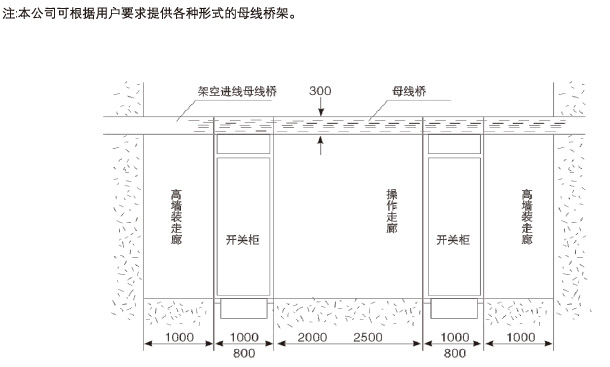

產品安裝基礎示意圖：

◆本產品在安裝時，柜與柜之間的水平線應連接牢固可靠。

◆本產品的門與主開關有聯鎖功能，即只有在斷電的情況下門才可能打開，本產品的其它側面為螺釘封板，與主開關沒有聯鎖功能，故請用戶在拆開本產品側板檢修時，務必?cái)嚅_電源。

◆非專業人員請勿打開柜體維護檢修。
